Thorlabs索雷博 LA4194-UV 平凸透镜

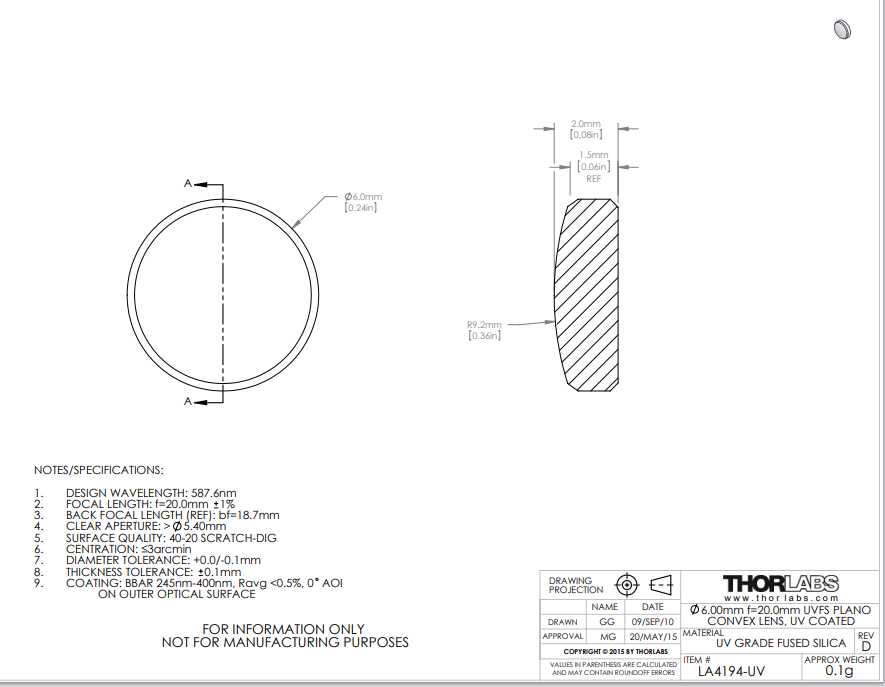

特性
- 材料:紫外级熔融石英
- 增透膜适用范围:245 - 400 nm
- 焦距范围:10.0 - 2500.0 mm
这些紫外熔融石英平凸透镜的尺寸范围从Ø5 mm至Ø75 mm,两个表面镀有紫外增透膜,用于245 - 400 nm。紫外级熔融石英在深紫外波段具有很高的透过率,并且几乎不产生激光诱导荧光(测量波长193 nm),非常适合紫外到近红外波段的应用。另外,与N-BK7相比,紫外熔融石英的均匀度更好,热膨胀系数更低。
平凸透镜可以将准直光束聚焦到后焦点,或准直点光源的光。为了最大程度地减少球差,聚焦光束时,应该将准直光入射在透镜的曲面,而在准直光束时,则应该让点光源入射在平面。在成像质量不是特别重要的情况下,平凸透镜也可以用来代替消色差双胶合透镜。
每个透镜的焦距可以通过简化的厚透镜公式计算:
翻译: = R/(n-1),
其中,n是折射率,R是透镜表面的曲率半径。这些透镜由阿贝数为67.82的紫外级熔融石英制成;阿贝数是色散指标。
对于有多个光学元件的应用,在这些平凸透镜表面镀增透膜是非常必要的。因为每个未镀膜基底的表面都会有大约4%的入射光被反射,紫外增透膜能够提高透射率,这一点对弱光的应用尤其重要,此外还可以避免多重反射相关的不良效应(例如重影)。
虽然平凸透镜和双凸透镜都可以会聚准直光,但在选择时,如果想要获得小于0.2或者大于5的绝对放大率,通常倾向于选择平凸透镜。当需要的放大率介于这两个值之间时,使用双凸透镜比较合适。
索雷博提供固定式透镜安装座,用于安装这里出售的透镜。如要安装有些尺寸的高曲率透镜,我们提供带SM05(0.535"-40)、SM1(1.035"-40)或SM2(2.035"-40)螺纹的特厚卡环,能够为卡环扳手提供更多的间隙(更多信息,请看安装选项标签)。
我们提供紫外熔融石英透镜套件。
UVFS平面凸透镜选型指南 |
---|
未安装的镜头 | 安装式镜头 |
未涂布的 | 未涂层的 |
UV涂层(245-400纳米) | 紫外光涂层(245 - 400 纳米) |
涂层(350 - 700 纳米) | 涂层(350-700纳米) |
-AB涂层(400 - 1100纳米) | -AB涂层(400 - 1100纳米) |
T1纹理表面(400 - 1100纳米) | T1 纹理表面(400 - 1100 纳米) |
B涂层(650 - 1050 纳米) | B涂层(650 - 1050纳米) |
C涂层(1050 - 1700纳米) | C涂层(1050 - 1700纳米) |
-405 真空镀膜(405 纳米) | - |
-532 增透膜(532 纳米) | - |
YAG减反射膜(532/1064纳米) | YAG 532/1064纳米增透膜镀膜 |
-1064 纳米增透膜(1064 纳米) | - |
-1550 纳米增透膜(1550 纳米) | - |
我们可以定制镀膜。
通用规格 |
---|
镜片形状 | 平凸 |
基底材料 | 紫外级熔融石英a |
AR镀膜范围 | 245 - 400 纳米(无紫外线涂层) |
反射率超过涂层 平均范围 @ 0°入射角 | < 0.5% |
可选直径 | 5毫米、6毫米、1/2英寸、1英寸、2英寸或75毫米 |
直径公差 | +0.00 毫米 / -0.10 毫米 |
设计波长 | 587.6纳米 |
折射率 @ 587.6 纳米
| 1.458 |
表面质量 | 40-20划痕-瑕疵 |
表面平整度 普莱诺侧
| 半波长b |
球面屈光度c 凸面 | 3λ/2b |
表面不平整 峰谷
| 四分之一波长b |
脉冲损伤阈值d | 5焦耳/平方厘米2 (355纳米,10纳秒,10赫兹,0.350毫米) |
阿贝数 | Vd = 67.82 |
集中 | ≤3 角分 |
清晰孔径 | 大于90%的直径 |
焦距公差 | ±1% |
- 点击链接获取详细的基底规格。
- λ = 633 纳米
- 类似于平面光学元件的表面平整度,球面光圈数(surface power)为球面光学元件的表面相对校准基准的偏差度。此参数也常称为曲面拟合。
- 受增透膜限制;详情请看损伤阈值标签。

特性
- 材料:紫外级熔融石英
- 增透膜适用范围:245 - 400 nm
- 焦距范围:10.0 - 2500.0 mm
这些紫外熔融石英平凸透镜的尺寸范围从Ø5 mm至Ø75 mm,两个表面镀有紫外增透膜,用于245 - 400 nm。紫外级熔融石英在深紫外波段具有很高的透过率,并且几乎不产生激光诱导荧光(测量波长193 nm),非常适合紫外到近红外波段的应用。另外,与N-BK7相比,紫外熔融石英的均匀度更好,热膨胀系数更低。
平凸透镜可以将准直光束聚焦到后焦点,或准直点光源的光。为了最大程度地减少球差,聚焦光束时,应该将准直光入射在透镜的曲面,而在准直光束时,则应该让点光源入射在平面。在成像质量不是特别重要的情况下,平凸透镜也可以用来代替消色差双胶合透镜。
每个透镜的焦距可以通过简化的厚透镜公式计算:
翻译: = R/(n-1),
其中,n是折射率,R是透镜表面的曲率半径。这些透镜由阿贝数为67.82的紫外级熔融石英制成;阿贝数是色散指标。
对于有多个光学元件的应用,在这些平凸透镜表面镀增透膜是非常必要的。因为每个未镀膜基底的表面都会有大约4%的入射光被反射,紫外增透膜能够提高透射率,这一点对弱光的应用尤其重要,此外还可以避免多重反射相关的不良效应(例如重影)。
虽然平凸透镜和双凸透镜都可以会聚准直光,但在选择时,如果想要获得小于0.2或者大于5的绝对放大率,通常倾向于选择平凸透镜。当需要的放大率介于这两个值之间时,使用双凸透镜比较合适。
索雷博提供固定式透镜安装座,用于安装这里出售的透镜。如要安装有些尺寸的高曲率透镜,我们提供带SM05(0.535"-40)、SM1(1.035"-40)或SM2(2.035"-40)螺纹的特厚卡环,能够为卡环扳手提供更多的间隙(更多信息,请看安装选项标签)。
我们提供紫外熔融石英透镜套件。
UVFS平面凸透镜选型指南 |
---|
未安装的镜头 | 安装式镜头 |
未涂布的 | 未涂层的 |
UV涂层(245-400纳米) | 紫外光涂层(245 - 400 纳米) |
涂层(350 - 700 纳米) | 涂层(350-700纳米) |
-AB涂层(400 - 1100纳米) | -AB涂层(400 - 1100纳米) |
T1纹理表面(400 - 1100纳米) | T1 纹理表面(400 - 1100 纳米) |
B涂层(650 - 1050 纳米) | B涂层(650 - 1050纳米) |
C涂层(1050 - 1700纳米) | C涂层(1050 - 1700纳米) |
-405 真空镀膜(405 纳米) | - |
-532 增透膜(532 纳米) | - |
YAG减反射膜(532/1064纳米) | YAG 532/1064纳米增透膜镀膜 |
-1064 纳米增透膜(1064 纳米) | - |
-1550 纳米增透膜(1550 纳米) | - |
我们可以定制镀膜。



点击放大
点击这里原始数据
图2.1:这是入射光垂直于10 mm厚未镀膜紫外级熔融石英样品表面的透过率曲线图。
请注意,这是实际测量的透过率结果,包含了表面反射。
防反射膜
这些高性能的多层增透膜在指定波长范围内的平均反射率低于0.5%(每个表面),在0°和30°之间的入射角(AOI)下都有高性能。本页透镜的-UV增透膜曲线图如图2.2所示。对于用于更大入射角下的光学元件,请考虑订购用于45°入射角的定制镀膜;建议将此定制膜用于入射角从25°至52°的范围。
点击放大
点击这里原始数据
图2.2:上图为入射光垂直于紫外熔融石英基底表面入射时,所镀紫外增透膜的反射率曲线图。蓝色阴影区域表示指定最优性能的波长范围245 - 400 nm。
其他AR膜:
Thorlabs提供其他中心波长的V形膜和用于UV、VIS或NIR的宽带增透膜(如图2.3所示)。点击这里查看UV级熔融石英平凸透镜的所有镀膜选项。

图2.3:Thorlabs标准宽带增透膜(8° AOI)的反射率曲线图。
