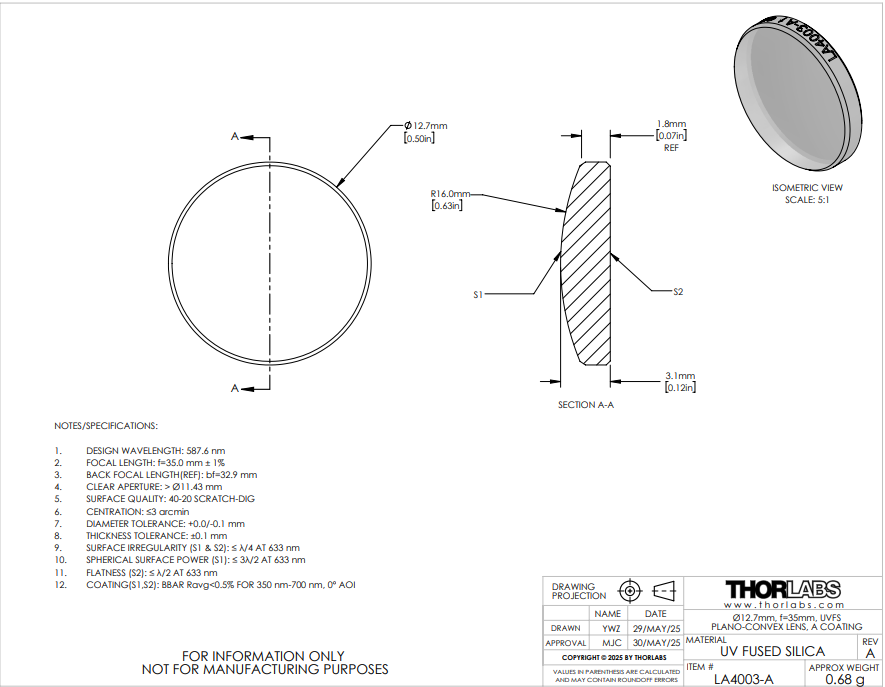

Thorlabs索雷博 LA4003-A 平凸透镜
特性
- 材料：紫外级熔融石英
- 增透膜用于350 - 700 nm
- 焦距范围：4 - 500 mm
这些紫外熔石英平凸透镜的尺寸可选范围为Ø2 mm - Ø75 mm(见表1.1)，且两面镀有增透膜，适用波长范围为350 - 700 nm。由于紫外级熔融石英在深紫外波长范围具有高透射率，同时在激光诱导下几乎没有荧光发射(用193 nm测试过)，因此非常适合从紫外到近红外应用。此外，紫外级熔融石英比N-BK7玻璃具有更好的均匀性和更低的热膨胀系数。
平凸透镜可以聚焦准直光束，或准直点光源的光。为了最大程度地减少球差，聚焦光束时，应该将准直光入射在透镜的曲面，而在准直光束时，则应该让点光源入射在平面。当成像质量不是非常重要时，平凸透镜也可以替代消色差双合透镜。
每个透镜的焦距可以使用简化的厚透镜公式来计算：
f = R/(n-1),
其中，n是折射率，好的是透镜表面的曲率半径。这些透镜由阿贝数为67.82的紫外级熔融石英制成；阿贝数是色散指标。
这些平凸透镜上镀的增透膜特别适合多个光学元件的应用。由于未镀膜的基底约有4％的反射率，镀增透膜能改善透过率，这在弱光应用中特别重要，能防止与多次反射有关的不利影响(比如重影)。
虽然平凸透镜和双凸透镜都可以聚焦准直光，但在选择时，如果想要获得低于0.2或者大于5的绝对放大率，通常倾向于选取平凸透镜。当需要的放大率介于0.2和5之间时，使用双凸透镜比较适合。
索雷博提供固定式透镜安装座，用于安装这里所售的透镜。如要安装有些尺寸的高曲率透镜，我们提供带有SM05(0.535"-40)、SM1(1.035"-40)或SM2(2.035"-40)螺纹的特厚卡环，能够为卡环扳手提供更多的间隙(更多信息，请查看安装选项标签)。
我们提供紫外熔石英透镜套件。
| UVFS平面凸透镜选型指南 | |
|---|---|
| 未安装的镜头 | 安装式镜头 |
| 无涂层的 | 无涂层的 |
| 紫外线涂层（245 - 400纳米） | 紫外线涂层（245 - 400 纳米） |
| 涂层（350-700纳米） | 涂层（350至700纳米） |
| -AB涂层（400 - 1100纳米） | -AB涂层（400 - 1100纳米） |
| T1纹理表面（400 - 1100纳米） | T1纹理表面（400 - 1100纳米） |
| B涂层（650 - 1050 纳米） | B涂层（650 - 1050纳米） |
| C涂层（1050 - 1700 纳米） | -C涂层（1050 - 1700 纳米） |
| -405 纳米镀膜（405 纳米） | - |
| 532 V 镀膜（532 纳米） | - |
| YAG 增透膜（532/1064 纳米） | YAG 增透膜（532/1064 纳米） |
| -1064 增透膜（1064 纳米） | - |
| 1550纳米增透膜（1550纳米） | - |
镀膜可定制。
| 表1.1 常用规格 | |||
|---|---|---|---|
| 可用直径 | 2毫米和3毫米 | 5毫米、6毫米、1/2英寸、1英寸、2英寸和75毫米 | |
| 镜片形状 | 平凸 | ||
| 基板材料 | 紫外级熔融石英a | ||
| AR镀膜范围 | 350 - 700 纳米（-A 镀膜） | ||
| 涂层反射率 平均射程（0°入射角） | < 0.5% | ||
| 设计波长 | 587.6 纳米 | ||
| 折射率 | 1.458 @ 587.6 纳米 | ||
| 表面平整度 普莱诺侧 | 半波长b | ||
| 球面屈光度 凸面c | 3λ/2b | ||
| 表面不规则 峰谷之间 | 四分之一波长b | ||
| 直径公差 | +0.00 / -0.02 毫米 | +0.0 毫米 / -0.1 毫米 | |
| 厚度公差 | ±0.03 毫米 | ±0.1 毫米 | |
| 表面质量 | 60-40划痕-麻点 | 40-20划痕-点状缺陷 | |
| 集中 | ≤5角分 | < 3角分 | |
| 损坏 阈值d | 脉搏 | 7.5焦耳/平方厘米2 （532 纳米，10 纳秒，10 赫兹，直径 0.491 毫米） | |
| 连续波 | 550瓦/厘米（532纳米，直径1.000毫米） | ||
| 阿贝数 | 67.82 | ||
| 清晰孔径 | >90%的Diameter | ||
| 焦距公差 | ±1% | ||
- 点击链接查看基底的详细规格。
- 波长λ = 633纳米
- 类似于平面光学元件的表面平整度，球面光圈数(surface power)为球面光学元件的表面相对校准基准的偏差。此参数也常称为曲面拟合。
- 受到增透膜的限制；详情请参考损伤阈值标签。
点击这里原始数据
图2.1：这是入射光垂直于10 mm厚未镀膜紫外级熔融石英样品表面的透过率曲线。请注意，这是实际测量的透过率结果，包含了表面反射。
增透膜:
这些高性能的多层增透膜在指定波长范围内的平均反射率低于0.5%(每个表面)。这些镀膜对于0°和 30°(0.5 NA)之间的入射角(AOI)都有高性能。本页出售透镜的-UV镀膜的详细AR膜曲线如图2.2所示。对于在较大入射角下使用的光学元件，请考虑订购针对45°入射角优化的定制镀膜；建议将此定制膜用于入射角25°至52°的情况。
点击这里原始数据
图2.2：蓝色阴影区域表示指定的350 - 700 nm范围内具有最佳性能。
其他AR膜:
Thorlabs提供以各种波长为中心的V形膜，和用于UV、可见光或IR的宽带增透膜(如图2.3所示)。点击这里查看UV级熔融石英平凸透镜的所有镀膜选项。
图2.3：Thorlabs标准宽带增透膜(8° AOI)的反射率曲线图。
