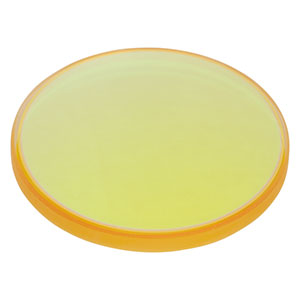

Thorlabs索雷博 LA5714-E1 CaF2平凸球透镜
特性
- 真空级氟化钙基底
- 提供Ø1/2英寸和Ø1英寸版本
- 宽带增透膜，用于2 - 5 μm范围
- 焦距范围为20.0 - 1000.0 mm
Thorlabs的Ø1/2英寸和Ø1英寸氟化钙(CaF2)平凸透镜的两面镀有宽带增透膜，针对2 - 5 μm的波长范围进行了优化。此膜可以极大地减小基底的表面反射率，在整个增透范围内的平均透过率超过94%。详情请见曲线标签。
Thorlabs还提供未镀膜CaF2平凸透镜，可用于0.18 - 8 μm波长范围，以及D膜CaF2平凸透镜，镀有用于1.65 - 3.0 μm波长范围的宽带增透膜。
CaF2通常用于需要在红外和紫外光谱范围内具有高透射率的应用当中。该材料具有低折射率，在其使用波长范围180 nm - 8.0 μm内折射率为1.35到1.51之间。氟化钙还具有相当强的化学惰性，与氟化钡、氟化镁和氟化锂相比具有超高的硬度。
平凸透镜具有正焦距，对于无限远和有限远共轭应用，它们有接近最佳的面形。请点击这里了解更多关于最佳面形透镜的详细信息。这里透镜将一束准直光束聚焦到后焦点上，准直点光源发出的光束。它们具有最小的球差，焦距可以通过简化的薄透镜公式进行计算：
f= R/(n-1),
其中n为折射率，R为透镜表面的曲率半径。
用法：
为了最大程度地减少球差的引入，光通过透镜时应该逐渐弯曲。因此，使用平凸透镜聚焦准直光源时，准直光应该入射入射到曲面。同样地，准直点光源时，发散光束应该入射到透镜的平面。
透镜颜色可能会有差异
由于镀膜工艺，本页中的透镜颜色可能会有所差异。所有透镜均符合或超过所列规格。
| Key Specifications | |
|---|---|
| Substrate Material | Vacuum-Grade Calcium Fluoridea |
| AR Coating Range | 2 - 5 μm |
| Reflectance over Coating Rangeb | Avg < 1.25%, Abs < 3.0% |
| Transmission over Coating Rangeb | Avg >94%, Abs >90% |
| Diameter Tolerance | +0.00/-0.10 mm |
| Thickness Tolerance | ±0.1 mm |
| Focal Length Tolerance | ±1% |
| Surface Quality | 40-20 Scratch-Dig |
| Surface Flatness (Plano Side)c | λ/2 |
| Spherical Surface Power (Convex Side)c,d | 3λ/2 |
| Surface Irregularity (Peak to Valley)c | λ/2 |
| Centration | < 3 arcmin |
| Clear Aperture | >90% of Diameter |
| Design Wavelength | 588 nm |
- 点击链接查看详细的基底规格。
- 0° AOI。
- λ = 633 nm。
- 类似于平面光学元件的表面平整度，光圈数(surface pow
2 - 5 µm增透膜曲线图
Click to Enlarge
Click Here for Raw Data
上图为0° AOI下镀E1增透膜的CaF2基底测量反射率和波长之间的函数关系图。2 - 5 μm波段范围内的平均反射率小于1.25%。蓝色阴影区域表示增透膜优化的区域。指定范围外的性能不能保证，而且不同批次产品性能会有差异。上面的excel文件提供了延伸波长范围上的镀膜曲线数据。
Click to Enlarge
Click Here for Raw Data
上图为0° AOI下镀E1增透膜的5 mm CaF2基底测量透过率和波长之间的函数关系图。蓝色阴影区域表示增透膜优化的区域。指定范围外的性能不能保证，而且不同批次产品性能会有差异。上面的excel文件提供了延伸波长范围上的镀膜曲线数据。
CaF2透过率曲线图
Click to Enlarge
Click Here for Raw Data
上图为0° AOI下5 mm厚未镀膜CaF2的测量透过率曲线图。
