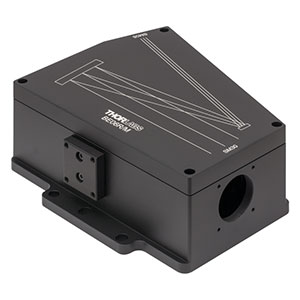

Thorlabs索雷博 BE06R/M 反射型光束扩束器
| Item # | BE02R(/M) | BE04R(/M) | BE06R(/M) | |
|---|---|---|---|---|
| Magnification | 2X | 4X | 6X | |
| Reflectancea (Avg.) | 450 nm - 2 µm: >97% 2 - 20 µm: >95% | |||
| Max Input Beam Diameterb (1/e2) | 3 mm | |||
| Wavefront Error (RMS) | λ/10 for a Ø1.5 mm Input Beam | λ/10 for a Ø1.0 mm Input Beam | λ/10 for a Ø0.5 mm Input Beam | |
| Angle Between Input and Output Beams | 11° | 14° | 16.4° | |
| Clear Input Aperture | Ø6 mm | |||
| Surface Quality | 40-20 Scratch-Dig | |||
| Damage Threshold | Pulsed | 3 J/cm2 (1064 nm, 10 ns, 10 Hz, Ø1.000 mm) | ||
| CW | 500 W/cm (1.07 µm, Ø0.974 mm) 1500 W/cm (10.6 µm, Ø0.339 mm) | |||
| Mirror Substrate | N-BK7 | |||
- 每个反射镜
- 对应衍射极限性能
Click to Enlarge
Excel Spreadsheet with Raw Data for Protected Silver

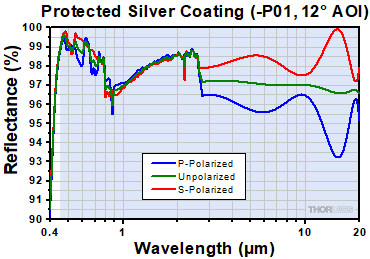

图2.1 上图显示了在每个表面上的反射率。阴影区域表示这些扩束器的推荐使用波长范围。
Click to Enlarge
Excel Spreadsheet with Raw Data for BExxR(/M)

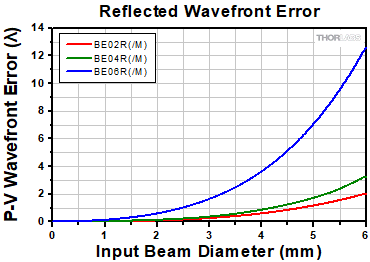

图2.2 上图示出了BE02R(/M)、BE04R(/M)和BE06R(/M)扩束器的模拟峰谷(P-V)反射波前误差，以波长为单位。
