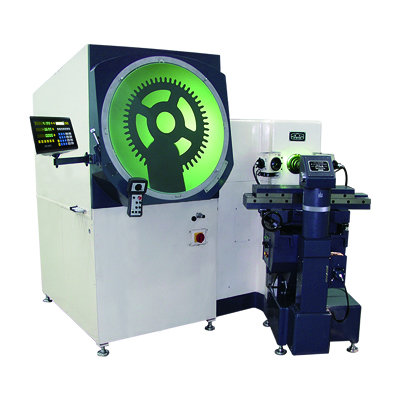

Sinpo新天 JT5A 测量投影仪
特点
采用卧式光路设计，便于测量在线加工被测零件。
工作台测量范围大，承重能力强，测量范围广。
工作台能偏摆±15°，便于测量带螺旋角零件。
高低两档不同的透射照明，适应不同工件的测量要求。
投影屏面积大，可以满足大尺寸工件的测量要求。
JT5A采用先进的光栅传感技术，测量数据数字显示，电机控制工作台运动。
JT5B配计算机及二坐标测量软件，测量方便快捷，电机控制工作台运动。
JT5E全自动投影仪，伺服电机全自动控制运动，软件功能丰富，带自动寻边系统。
技术参数
投影屏
投影屏尺寸：φ800mm
投影屏旋转范围：0°~360°
投影屏旋转分度值：1°
游标分划值：1′
工作台
| 台面尺寸（mm） | 630×202 |
| 测量范围（mm） | 300×200 |
| 调焦范围（mm） | 0～80 |
| 玻璃光栅尺分辨率（mm） | 0.0005 |
| 平工作台通光尺寸（mm） | 300×200 |
| 圆工作台通光尺寸（mm） | φ90 |
| 工作台摆动角度 | ±15° |
| 仪器准确度 | 3+L/75μm（其中L为测量长度，单位：mm） |
| 工作台承重（kg） | 50 |
物镜
| 物镜放大率 | 10× | 20× | 50× | 100× |
| 物镜物方视场（mm） | φ80 | φ40 | φ16 | φ8 |
| 物镜工作距离（mm） | 206 | 123 | 85 | 78 |
放大倍率误差：≤0.06%
顶针架
最大夹持直径：φ200mm
最大夹持长度：300mm
照明光源：
透射照明：24V/250W卤钨灯
反射照明：16V/150W白炽灯
放大倍率误差：≤0.06%
额定电压
AC 220V 50Hz
环境要求
室温20℃±3℃，相对湿度40%－70％RH
仪器外形尺寸（mm）：长 2130×宽 1800×高1950
仪器质量：1900kg
