Oeabt 基座光学 CAT57-T 伸缩式接杆支架
产品说明
• 升降式接杆支架，兼容Ø12mm不锈钢接杆；
• 通过驱动环旋转可调升降高度8mm、12mm；
• 驱动调节环每转一圈移动0.5mm；
• 底部安装孔有螺纹孔和沉头孔可选；

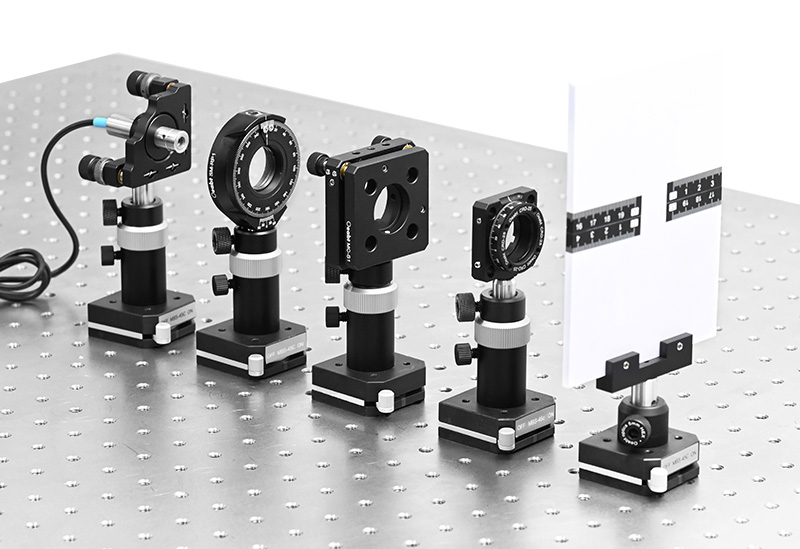

应用在一条光轴上的多组件连接时，CAT-T系列因其中心螺纹连接组件，会使接杆支架本体侧面的紧定螺钉的接触方向无法统一，导致光轴路径的偏差。而CAT-S系列可规避此类情况的发生，沉头孔的设计使得用户在确定接杆固定方向时，由上端向下连接拧紧柱头螺丝即可。

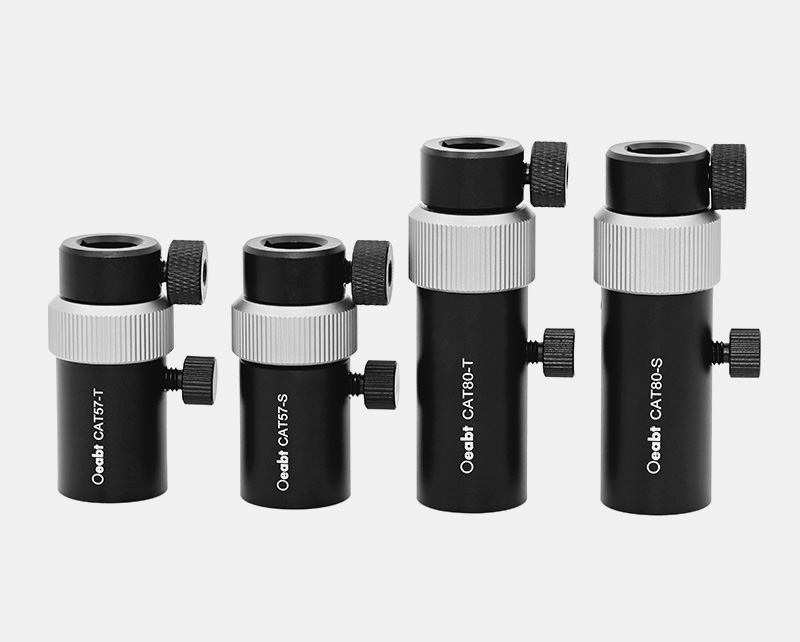

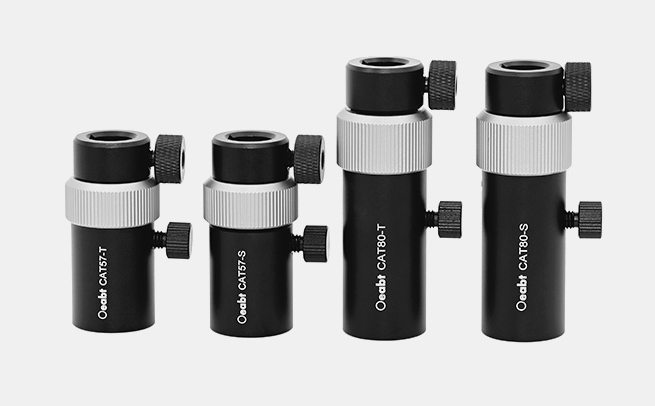

| 型号 | CAT57-T | CAT57-S | CAT80-T | CAT80-S |
| 规格 | Ø25*57mm | Ø25*57mm | Ø25*80mm | Ø25*80mm |
| 可调高度 | 8mm | 8mm | 12mm | 12mm |
| 螺纹类型 | M6螺孔 | Ø6.05mm沉头孔 | M6螺孔 | Ø6.05mm沉头孔 |
| 重量 | 61.8g | 61.1g | 84.5g | 83.6g |
| 材质 | 7075铝合金 | |||
示意图
通用参数
CAT系列 伸缩式接杆支架
• 升降式接杆支架，兼容Ø12mm不锈钢接杆；
• 通过驱动环旋转可调升降高度8mm、12mm；
• 驱动调节环每转一圈移动0.5mm；
• 底部安装孔有螺纹孔和沉头孔可选；
支架通过底部的M6螺孔或沉头孔连接固定到光机组件或面包板上，对于需要固定方向或同轴的情况，建议使用CAT-S系列的沉头孔款。
