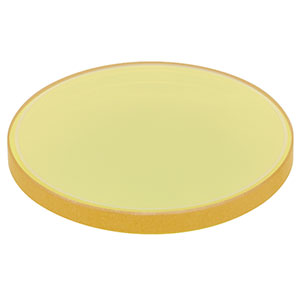

Thorlabs索雷博 LC7142-E2 硒化锌平凹透镜
特性
- 硒化锌基底
- 宽带增透膜，用于4.5 - 7.5 μm波段
- 焦距可选-25.4 mm至-200 mm
Thorlabs的Ø1英寸硒化锌(ZnSe)平凹透镜提供镀增透膜的版本，两个表面上都镀有4.5 - 7.5 μm增透膜。增透膜很大程度上降低了基底材料的高反射率，在整个增透波段平均透过率超过了97％。请参看曲线标签了解详细信息。
像所有平凹透镜，这些透镜具有负焦距，可用于发散准直光束；在这种情况下，曲面应面向光源，以使球面像差最小化。 另外，它们可用于抵消由光学系统中其他透镜引起的球面像差。ZnSe透镜特别适合高功率CO或CO2激光器的应用。此外，它们在可见光范围上足够透光，使其可应用于可见光束校准，尽管背向反射更明显。
操作光学元件时，每个人都应该戴上手套。当处理硒化锌材料时这一点尤其需要注意，因为硒化锌是一种有害物质。为了您的安全，请遵循所有恰当的预防措施，包括在处理这些镜片时戴手套，并在结束后彻底洗手由于硒化锌本身的低硬度，处理时需要额外谨慎细心。
| Common Specifications | |
|---|---|
| Substrate Material | Laser Grade Zinc Selenidea |
| AR Coating Range | 4.5 - 7.5 μm |
| Reflectance over AR Coating Range @ 0° AOI | Ravg < 1.0%, Rabs < 2.0% |
| Transmission over AR Coating Range @ 0° AOI | Tavg > 97%, Tabs > 94% |
| Diameter Tolerance | +0.00/-0.10 mm |
| Thickness Tolerance | ±0.1 mm |
| Focal Length Tolerance | ±1% |
| Surface Quality | 60-40 Scratch-Dig |
| Surface Power (Plano Side) | λ/2 |
| Spherical Surface Powerc (Concave Side) | 3λ/2 |
| Surface Irregularity (Peak to Valley) | λ/2 |
| Centration | < 3 arcmin |
| Clear Aperture | 80% of Diameter |
| Design Wavelength | 10.6 μm |
- 点击查看基底的详细规格
- 类似于平面光学元件的表面平整度，光圈数(surface power)为球面光学元件的表面相对校准基准的偏差度，除非另有说明，一般是针对633 nm光源。此参数也常称为曲面拟合。
Click to Enlarge
Click Here for Raw Data
Click to Enlarge
Click Here for Raw Data
在下图中，阴影区域表示指定的膜层范围。超出指定范围的性能无法保证，因批次不同有所差异。
Click to Enlarge
Click Here for Raw Data
在下图中，阴影区域表示指定的膜层范围。超出指定范围的性能无法保证，因批次不同有所差异。
