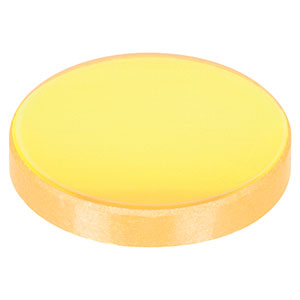

Thorlabs索雷博 LA7673-E3 硒化锌平凸透镜
特性
- 硒化锌基底
- 可选Ø1/2英寸和Ø1英寸版本
- 宽带增透膜，用于7 - 12 μm波段
- 焦距可选15.0到1000.0 mm
- 兼容可见光校准激光器
Thorlabs的Ø1/2英寸和Ø1英寸的硒化锌(ZnSe)平凸透镜两面镀增透膜，用于7 - 12 μm。增透膜很大程度上降低了基底材料的高反射率，在整个增透波段平均透过率超过了97％。详情请查看曲线标签。
硒化锌透镜通常用作激光应用的准直器，比如生物医学和军事应用。这些透镜也特别适合高功率CO2激光器的应用。此外，它们在可见光范围上提供足够透过率，使其可应用于可见光束校准。
用法
为了使球差最小化，光在透镜中传播时应被逐渐弯曲。因此，当使用平凸透镜聚焦平行光源时，平行光应该从透镜的曲面入射。同样，当准直点光源时，发散光应该从透镜的平面入射。
操作光学元件时，每个人都应该戴上手套。当处理硒化锌材料时这一点尤其需要注意，因为硒化锌是一种有害物质。为了您的安全，请遵循所有恰当的预防措施，包括在处理这些镜片时戴手套，并在结束后彻底洗手。
| Specifications | ||
|---|---|---|
| Substrate Material | Laser-Grade Zinc Selenidea | |
| AR Coating Range | 7 - 12 μm | |
| Reflectanceb (Per Surface) | Ravg < 1% Rabs < 2% | |
| Transmissionb | Tavg > 97% Tabs > 92% | |
| Damage Thresholdsc | CW | 1000 W/cm (10.6 µm, Ø0.138 mm) |
| Pulsed | 5 J/cm2 (10.6 µm, 100 ns, 1 Hz, Ø0.478 mm) | |
| Diameter Tolerance | +0.0/-0.1 mm | |
| Thickness Tolerance | ±0.1 mm | |
| Focal Length Tolerance | ±1% | |
| Surface Quality | 60-40 Scratch-Dig | |
| Surface Flatness (Plano Side) | λ/2 | |
| Spherical Surface Powerd (Convex Side) | 3λ/2 | |
| Surface Irregularity (Peak to Valley) | λ/2 | |
| Centration | < 3 arcmin | |
| Clear Aperture | Ø1/2" Lenses: >Ø10.16 mm Ø1" Lenses: >Ø20.32 mm | |
| Design Wavelength | 10.6 μm | |
- 点击查看基底的详细规格。
- AR膜范围内，0° AOI。
- 受到增透膜限制。
- 类似于平面光学元件的表面平整度，光圈数(surface power)为球面光学元件的表面相对校准基准的偏差度，除非另有说明，一般是针对633 nm光源。此参数也常称为曲面拟合。
Click to Enlarge
Click for Raw Data
上图为E3增透膜的反射率百分比随波长变化的曲线图。7 - 12 μm波段内的平均反射率< 1%，绝对反射率< 2%，如图中蓝色阴影表示。请注意，波长范围外的反射率是典型值，可能会因批次不同而存在差异，尤其是范围外区域中反射率波动较大的部分。
Click to Enlarge
Click for Raw Data
上图为一块5 mm厚镀E3膜的硒化锌基底透过率测量曲线（0°入射角）。7 - 12 μm波段内的平均透过率> 97％，绝对透过率> 92％，如图中蓝色阴影表示。请注意，波长范围外的透过率是典型值，可能会因批次不同而存在差异，尤其是范围外区域中反射率波动较大的部分。
Click to Enlarge
Click for Raw Data
上方所有透镜都为镀E3膜，但此图是为将其与5 mm厚的未镀膜ZnSe基底性能进行比较。透过率是在法线入射时测量的。
