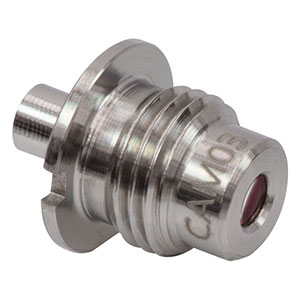

Thorlabs索雷博 D7X-7W1 微型物镜
特性
- 微型有限共轭物镜和扫描透镜
- 可互换的物镜，适用于多种应用：
- 经过优化，适用于通过棱镜、GRIN透镜或薄窗口片的成像
- 3倍和7倍放大倍率
- 可见光和近红外波段具有增透(AR)膜
- 数值孔径(NA)高达 0.70
- 非常适合双光子显微镜、GCaMP成像和功能成像应用
Thorlabs提供微型有限共轭物镜和扫描透镜，设计用于微型双光子显微镜，比如我们的Mini2P双光子成像系统。这些紧凑型物镜和扫描透镜具有增透膜，可降低双光子显微镜常用可见光和近红外波段的反射率。扫描透镜具有互易性，因此是非定向的，这意味着其方向可以反转而不会影响性能。
每个微型物镜都配有M5 x 0.5螺纹，可根据用户的应用进行互换。这些物镜设计用于通过棱镜、GRIN透镜或薄窗口片的最佳成像(见图1.3)，支持在不同组织深度和方向上成像。不过，它们的用途并不局限于这些应用，而是为各种技术提供了灵活性。有限共轭物镜可与微型扫描透镜一起用于双光子显微镜、GCaMP成像和功能成像应用。视频1.2显示了表达GCaMP6的小鼠体感皮层的自发信号，通过Thorlabs的Mini2P显微镜和D3X-45P1微型物镜获得。有关这些微型物镜和扫描透镜规格的更多详情，请查看规格标签，有关如何定义这些值的更多信息，请查看应用信息标签。
Click to Enlarge图1.3 微型物镜经过优化，适用于通过棱镜、GRIN透镜或薄窗口片的成像。图片转载自Large-Scale Two-Photon Calcium Imaging in Freely Moving Mice.1
Click to Enlarge图1.4 D3X-45P1微型物镜和LSM5-M2P扫描透镜。
视频1.2 此视频展示了表达GCaMP6的小鼠体感皮层的自发信号，通过Thorlabs的Mini2P显微镜和D3X-45P1微型物镜获得。(Sample preparation courtesy of Mario Fernandez de la Puebla. Imaging performed at Dr. Weijian Zong’s lab at the Kavli Institute for Systems Neuroscience, Norway.)
Click to Enlarge
| Objective Specificationsa | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Item # | D3X-45P1 | D3X-5A1 | D3X-5W1 | D7X-7W1 | ||||||||||||
| Suggested Use Caseb | Prism | GRIN Lens | Thin Window | Thin Window | ||||||||||||
| AR Coating Wavelength Range | Ravg < 0.5% (430 - 650 nm) Ravg < 1% (890 - 950 nm) Ravg < 2% (1034 - 1094 nm) | Ravg < 1% (530 - 1064 nm) | ||||||||||||||
| Magnification | 3X | 3X | 3X | 7X | ||||||||||||
| Numerical Aperture | 0.45 | 0.50 | 0.50 | 0.70 | ||||||||||||
| Effective Focal Length | 9.49 mm | 10.85 mm | 8.81 mm | 6.53 mm | ||||||||||||
| Working Distancec | 2.32 mm (0.12 mm Air + 2.00 mm Glassd + 0.20 mm Water) | 0.58 mm (Air) | 1.17 mm (1.00 mm Water + 0.17 mm Coverglass) | 0.41 mm (0.24 mm Water + 0.17 mm Coverglass) | ||||||||||||
| Image Distance | 0.792 mm | 0.813 mm | 0.813 mm | 0.870 mm | ||||||||||||
| Parfocal Length | 7.50 mm | 7.16 mm | 6.77 mm | 3.36 mm | ||||||||||||
| Entrance Pupil Diameter | 7.68 mm | 8.52 mm | 8.12 mm | 8.45 mm | ||||||||||||
| Entrance Pupil Positione | 25.5 mm | 25.2 mm | 24.2 mm | 42.9 mm | ||||||||||||
| Threading | M5 x 0.5 | |||||||||||||||
| Weight | 0.40 g | 0.64 g | 0.57 g | 0.45 g | ||||||||||||
- 有关如何定义这些值的更多信息，请查看应用信息标签。
- 此应用由物镜的工作距离决定，见Large-Scale Two-Photon Calcium Imaging in Freely Moving Mice1
- 这些物镜已针对工作距离组合进行了优化。
- 为折射率为1.5的玻璃定义的值。
- 从成像平面测量。
| Scan Lens Specificationsa | ||
|---|---|---|
| Item # | LSM4-M2P | LSM5-M2P |
| AR Coating Wavelength Range | Ravg ≤ 1% (900 - 960 nm & 1000 - 1060 nm) | Ravg ≤ 1% (530 - 1064 nm) |
| Clear Aperture | Ø2.5 mm | Ø3.9 mm |
| Effective Focal Length | 4.07 mm | 5.24 mm |
| Scanning Distance | 3.11 mm | 4.70 mm |
| Lens Working Distance | 3.26 mm | 4.14 mm |
| Entrance Pupil Diameter | 0.81 mm | 1.75 mm |
| Diffraction Limited Scan Angle | 11° | 2.8° |
| F-Theta Distortion | 1.90% | 0.51% |
| Axial Colorb | < 36.1 µm | < 46.5 µm |
| Field Curvatureb | < 500 µm | < 500 µm |
| Outer Diameter | Ø3.1 mm (Ø0.12") | Ø4.5 mm (Ø0.18") |
| Weight | 0.12 g | 0.21 g |
- 有关如何定义这些值的更多信息，请查看应用信息标签。
- 920 - 1300 nm
- Zong, W. et al., Large-scale two-photon calcium imaging in freely moving mice, Cell Vol. 185, Issue 7, 1240-1256 (2022)
