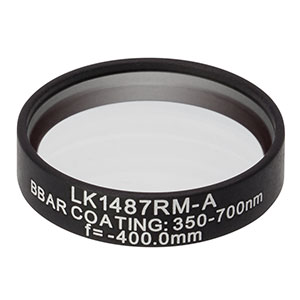

Thorlabs索雷博 LK1487RM-A 平凹圆形柱面透镜
特性
- 圆形几何构造，易于安装和调整
- 预安装在带刻度的、氧化发黑的铝环中，并经过校准
- 全接触式固定于安装座和卡环之间
- 由N - BK7玻璃制成
- 焦距：-50.0 mm到-1000.0 mm
- 兼容SM1透镜套管
- 准直和圆形化激光二极管的输出
像本公司的其它N - BK7平凹柱面透镜一样，这些Ø1英寸柱面透镜可以在一维方向上发散光束。它们通过环氧树脂胶合在圆形盒中，能够安装在我们的SM1透镜套管或任何Ø1英寸透镜安装座中。
镜架经过氧化发黑处理，并刻有产品型号、焦距、和镀膜信息（如果有镀膜）。壁厚的设计上考虑了使用一个SM1RR卡环固定透镜时，卡环能够保证与柱面透镜全面接触。
典型应用的是利用单个柱面透镜将准直的激光束转换为线光束。另外，一对柱面透镜可以用来对图像进行整形。为了最小化球差，当对光束进行发散时，应将透镜的曲面朝向光源。
| Plano-Concave Cylindrical Lens Selection Guide | ||||
|---|---|---|---|---|
| Substrate | N-BK7 | UV Fused Silica | N-BK7 (Round) | UV Fused Silica (Round) |
| AR Coating Range | Uncoated 350 - 700 nm 650 - 1050 nm 1050 - 1700 nm | Uncoated 245 - 400 nm 350 - 700 nm 650 - 1050 nm 1050 - 1700 nm | Uncoated 350 - 700 nm 650 - 1050 nm 1050 - 1700 nm | Uncoated 350 - 700 nm 650 - 1050 nm 1050 - 1700 nm |
| Specifications | |
|---|---|
| Material | N-BK7a |
| Wavelength Range | Uncoated: 350 nm - 2.0 µm -A Coated: 350 - 700 nm -B Coated: 650 - 1050 nm -C Coated: 1050 - 1700 nm |
| Broadband AR Coating Reflectivityb | Ravg < 0.5% |
| Design Wavelength | 587.6 nm |
| Diameter | 25.4 mm (1") |
| Diameter Tolerance | +0.00/-0.10 mm |
| Clear Aperture | >21.0 mm |
| Focal Length Tolerance | ±1% |
| Surface Quality | 60-40 Scratch-Dig |
| Centration | ≤3 arcmin |
| Surface Flatness (Plano Side) | λ/2 |
| Surface Power (Convex Side)c | 3λ/2 |
| Surface Irregularity (Convex Side) (Peak to Valley) | λ |
- 点击链接查看详细的基底规格
- 镀膜透镜仅对特定的波长范围。未镀膜透镜每个表面的反射约4%。
- 类似平面光学元件表面平整度，球面表面折光度是表面弯曲的光学元件与校准参考面之间的偏差参数，校准参考面通常对于633纳米源，除非特别注明。这个参数通常也称曲面拟合度。
| em #a | Focal Lengthb | BackFocal Length | Radius | Center Thickness | Housing Thickness | Working Distanceb | Reference Drawing |
|---|---|---|---|---|---|---|---|
| LK1336RM | -50.0 mm | -51.3 mm | -25.8 mm | 2.0 mm | 8.26 mm | -44.3 mm |  |
| LK1431RM | -75.0 mm | -76.3 mm | -38.8 mm | 2.0 mm | 5.84 mm | -71.8 mm | |
| LK1743RM | -100.0 mm | -102.0 mm | -51.7 mm | 3.0 mm | 5.84 mm | -97.5 mm | |
| LK1419RM | -150.0 mm | -152.0 mm | -77.5 mm | 3.0 mm | 5.84 mm | -147.5 mm | |
| LK1069RM | -200.0 mm | -202.0 mm | -103.4 mm | 3.0 mm | 5.84 mm | -197.5 mm | |
| LK1487RM | -400.0 mm | -402.0 mm | -206.7 mm | 3.0 mm | 5.84 mm | -397.5 mm | |
| LK1002RM | -1000.0 mm | -1002.0 mm | -516.8 mm | 3.0 mm | 5.84 mm | -997.5 mm |
- 所有规格适用于未镀膜和镀膜的透镜。镀膜透镜的产品型号为未镀膜透镜后加上-A、-B或-C。
- 所有焦距都针对设计波长(587.6纳米)。由于N-BK7的折射率与波长成反比，每个透镜的焦距随着波长的增大而增大。
| Specifications | |
|---|---|
| Material | N-BK7 |
| Wavelength Range | Uncoated: 350 nm - 2.0 µm -A: 350 - 700 nm -B: 650 - 1050 nm -C: 1050 - 1700 nm |
| Broadband AR Coating Reflectivity | Ravg < 0.5% |
| Design Wavelength | 587.6 nm |
| Diameter | 25.4 mm (1") |
| Diameter Tolerance | +0.00/-0.10 mm |
| Clear Aperture | >21.0 mm |
| Focal Length Tolerance | ±1% |
| Surface Quality | 60-40 Scratch-Dig |
| Centration | ≤3 arcmin |
| Surface Flatness (Plano Side) | λ/2 |
| Surface Power (Convex Side)b | 3λ/2 |
| Surface Irregularity (Convex Side) (Peak to Valley) | λ |
- 仅限镀膜透镜的特定波长范围。对于未镀膜透镜，每个表面的反射率近似于4%
- 与平光学元件的表面平整度类似，表面屈光度是度量曲面光学元件的表面偏离与校准参考表的值，未特别注明则针对633 nm光源。这个规格也被称为曲面拟合。
Click to Enlarge
Click Here for Raw Data
蓝色阴影区域表示最近性能的波长范围是650 - 1050 nm。
Click to Enlarge
Click Here for Raw Data
蓝色阴影区域表示最近性能的波长范围是350 - 700 nm。
Click to Enlarge
Click Here for Raw Data
蓝色阴影区域表示最近性能的波长范围是1050 - 1620 nm。
Click to Enlarge
Click Here for Raw Data
这些高性能多层增透膜，在特定波长范围内的平均反射率小于0.5％（每个面）。每条曲线的中央峰值小于0.25％。这些膜专为0至30度 （0.5NA）的入射角设计的。如果光学元件需要用在大的入射角度下，请考虑定制针对45度入射角优化的薄膜；此类膜在25到52度的入射角度下都有效。 下图给处了该系列的标准薄膜的性能随波长变化曲线。宽带膜的典型吸收为0.25％，在反射率曲线中并无体现。
