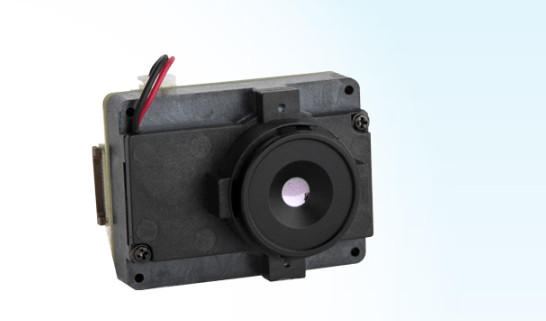

Dali technology 大立科技 SD16B 热像仪机芯模组

项       目

SD16B

SD24B

探测器

性   能

探测器类型

非制冷焦平面

像 素

160×120

240×180

像元间距

17μm

噪声等效温差

≤60mK@F1，300K，60Hz

帧 频

12Hz（图像和温度同时输出）
     14Hz（单独图像或温度输出）

9Hz（单独图像或温度输出）

波长范围

8～14um

镜头

无热化免调焦镜头

2.5mm

3.85mm

6.0mm

3.85mm

10mm

视场角

57.1°× 44.4°

38.9°× 29.7°

25.5°× 19.3°

55.8°× 43.3°

23.1°× 17.4°

测温功能

测温范围

-10℃～+300℃

测温精度（室温）

±2℃或读数的±2%（取大值）

图像矫正

出厂前完成单点、两点、死点替换等，图像自动校正

测温范围

-10℃～+300℃

UVC版数据输出

160×122全幅图像输出（已做自动增益和伪彩）
     160×122全幅温度输出
     160×242全幅图像和温度上下拼接输出

240×182全幅图像输出（已做自动增益和伪彩）
     240×182全幅温度输出

SPI版数据输出

160×122全幅图像输出（未做自动增益和伪彩）
     160×122全幅温度输出

240×182全幅图像输出（未做自动增益和伪彩）
     240×182全幅温度输出

电源系统

工作电压

DC 5V±0.5V

功耗

≤0.5W

接口

输出接口

UVC或SPI

控制接口

UVC时：输出和控制均为UVC；SPI时：输出SPI，控制低速串口

二次开发

提供对应的SDK包含数据接收、发送、解析和必要的参数（发射率，距离等），滤波算法，自动增益和伪彩

结构要求

安装接口

通过结构件上对角2个ϕ1.2mm通孔，ST1.4螺丝安装

环境参数

工作温度

-10℃～50℃

存储温度

-40℃～+70℃

物理特性

尺 寸（mm）

W24.5×H32.5×D20.7mm(含3.85mm镜头)
