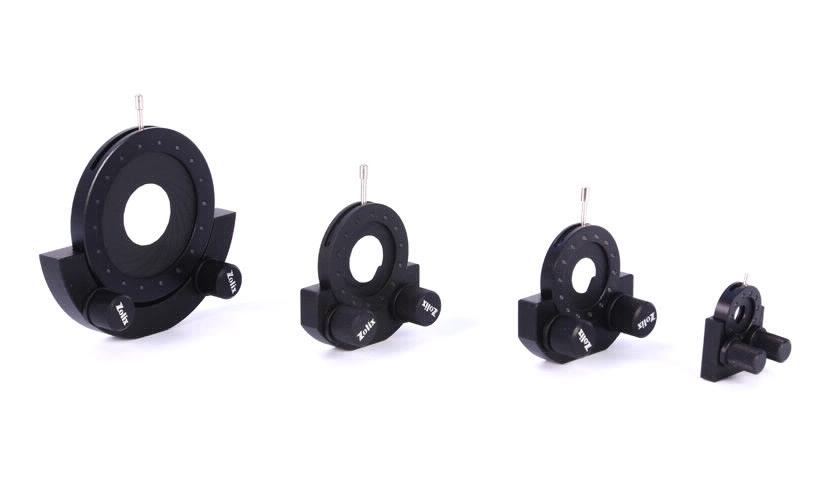

zolix卓立汉光 APID22-AGD 光阑座
PID系列光阑座
说明：
可调光阑安装底座分为两种：一种是半月形开口式结构（GD系列），用两个锁紧手轮夹持可调光阑，结构简单，使用方便；另一种是封闭式封装结构（AGD 系列），将可调光阑放入光阑座中进行固定，光阑座外圈有刻度可进行读数，但由于弧形叶片结构调整时，变化量和调整量不是完全线性关系，故刻度仅作为参考。
APID系列光阑座选型表：
APIDxx-GD系列
| 型号 | APID12-GD | APID22-GD | APID25-GD | APID42-GD |
| 适配光阑型号 | APID12-1 | APID22-1 | APID25-1 | APID42-1 |
| 中心高度(mm) | 20 | 27 | 29 | 39 |
| 主体材质及表面处理 | 铝合金，黑色阳极氧化处理 | |||
| 总体高度(mm) | 20 | 23 | 23 | 34 |
| 总体宽度(mm) | 24 | 48 | 48 | 78.5 |
| 总体厚度(mm) | 18 | 20 | 20 | 22 |
| 安装孔 | M4 | M6 | M6 | M6 |
| 自重(g) | 8.5 | 22.5 | 21.5 | 38.5 |
注：该产品不带可调光阑
APIDxx-AGD系列
| 型号 | APID12-AGD | APID22-AGD | APID25-AGD | APID42-AGD |
| 适配光阑型号 | APID12-1 | APID22-1 | APID25-1 | APID42-1 |
| 刻度范围(°) | ±60 | |||
| 中心高度(mm) | 15.3 | 22 | 24 | 34.5 |
| 主体材质及表面处理 | 铝合金，黑色阳极氧化处理 | |||
| 外圈直径A(mm) | φ25.5 | φ39 | φ43 | φ64 |
| 安装直径B(mm) | φ19.5 | φ33 | φ37 | φ58 |
| 安装面尺寸C(mm) | 8 | 12 | 12 | 12 |
| 内圈直径D(mm) | φ12 | φ22 | φ25 | φ42 |
| 总体高度H(mm) | 28 | 41.5 | 45.5 | 66.5 |
| 总体厚度T(mm) | 7 | 9 | 9 | 9 |
| 上端开口尺寸E(mm) | 2.5 | 3 | 3 | 3 |
| 安装孔 | M4 | M6 | M6 | M6 |
| 自重(g) | 5 | 11 | 12.5 | 21 |
注：该产品不带可调光阑
APIDxxZ-AGD系列
| 型号 | APID25Z-AGD | APID42Z-AGD | APID50Z-AGD | APID100Z-AGD |
| 适配光阑型号 | APID25Z | APID42Z | APID50Z | APID100Z |
| 刻度范围(°) | ±60 | |||
| 主体材质及表面处理 | 铝合金，黑色阳极氧化处理 | |||
| 外圈直径A(mm) | φ52 | φ72 | φ86 | φ150 |
| 安装直径B(mm) | φ44.5 | φ64.5 | φ78.5 | φ142.5 |
| 安装面尺寸C(mm) | 16 | 20 | 20 | 30 |
| 内圈直径D(mm) | φ25 | φ42 | φ50 | φ100 |
| 总体高度H(mm) | 56 | 76 | 91 | 155 |
| 中心高度h(mm) | 30 | 40 | 48 | 80 |
| 总体厚度T(mm) | 8 | 8 | 8 | 10 |
| 上端厚度t(mm) | 2 | |||
| 安装孔 | M6 | |||
| 自重(g) | 17 | 25 | 35 | 90 |
注：该产品不带可调光阑
