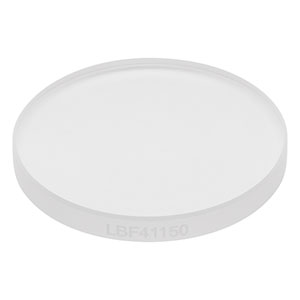

Thorlabs索雷博 LBF41150 最佳外形球面透镜
特性
- 球面单透镜可能达到的最佳性能
- 由紫外熔融石英制成
- 未镀膜，用于185 nm - 2.1 μm
- 焦距范围：40.0 mm - 200.0 mm
- 输入直径较小时达到衍射极限性能
Thorlabs紫外熔融石英(UVFS)最佳外形透镜的设计在保持球面的同时最大程度地减少了球差。它们常用于高功率应用(不使用胶合透镜时)的无限共轭处。本页提供的最佳外形透镜由未镀膜的UVFS制成；请看表1.2，了解最佳外形透镜的完整产品线。
紫外级熔融石英在深紫外具有很高的透过率，且几乎不产生激光诱导荧光(193 nm下测得)，特别适合从紫外到近红外波段的应用。此外，与N-BK7相比，紫外熔融石英具有更好的均匀性和更低的热膨胀系数。
对于球面透镜，规定的焦距可由前后表面曲率半径的不同组合得到。每种表面组合都会导致不同的球面误差。最佳外形透镜每个表面的曲率半径经过最优化选择，使透镜产生的球差和彗差最小，非常适合无限共轭应用。因此，这些透镜比平凸透镜或双凸透镜的价格更贵，但仍比我们CNC抛光型非球面透镜高级产品便宜很多。由于透镜将光斑优化到最小，因此，入射光束直径较小时，它们理论上能达到衍射极限性能(见表1.3了解详情)。
为了在聚焦应用中实现最佳性能，请将曲率半径较小的表面(也就是弯曲更明显的表面)朝向准直光源。
| Table 1.2 Best Form Lenses Selection Guide | |
|---|---|
| N-BK7 | UV Fused Silica |
| Uncoated | Uncoated |
| - | -UV Coating (245 - 400 nm) |
| -A Coating (350 - 700 nm) | -A Coating (350 - 700 nm) |
| - | -AB Coating (400 - 1100 nm) |
| -B Coating (650 - 1050 nm) | -B Coating (650 - 1050 nm) |
| -C Coating (1050 - 1700 nm) | -C Coating (1050 - 1700 nm) |
| Table 1.1 Common Specifications | ||
|---|---|---|
| Lens Shape | Convex / Convex | |
| Material | UV-Grade Fused Silicaa | |
| Wavelength Range | 185 nm - 2.1 μm (Uncoated) | |
| Design Wavelength | 587.6 nm | |
| Index of Refraction | 1.458 @ Design Wavelength | |
| Centration | ≤3 arcmin | |
| Clear Aperture | >90% of Diameter | |
| Diameter Tolerance | +0.0 mm / -0.1 mm | |
| Focal Length Tolerance | ±1% | |
| Surface Quality | 10-5 Scratch-Dig | |
| Spherical Surface Powerb | ≤3λ/2c | |
| Spherical Surface Irregularity | ≤λ/4c | |
- 点击链接获取基底的详细规格信息。
- 类似于平面光学元件的表面平整度，光圈数(surface power)为球面光学元件的表面相对校准基准的偏差。此参数也常称为曲面拟合。
- 此处，λ = 633 nm。
| Table 1.3 Input Diameter for Diffraction Limited Performance | ||
|---|---|---|
| Item # | At 633 nm | At 1064 nm |
| LBF41040 | 5.0 mm | 5.1 mm |
| LBF41050 | 6.3 mm | 6.4 mm |
| LBF41075 | 9.4 mm | 9.6 mm |
| LBF41100 | 12.5 mm | 12.7 mm |
| LBF41150 | 18.8 mm | 19.1 mm |
| LBF41200 | 22.9 mma | 22.9 mma |
- 此值受到通光孔径的限制。
Click to Enlarge
Click Here for Raw Data
上图为光束正入射表面时，10 mm厚未镀膜UVFS样品的透过率曲线图。请注意，这是透过率测量值，包括表面反射。
