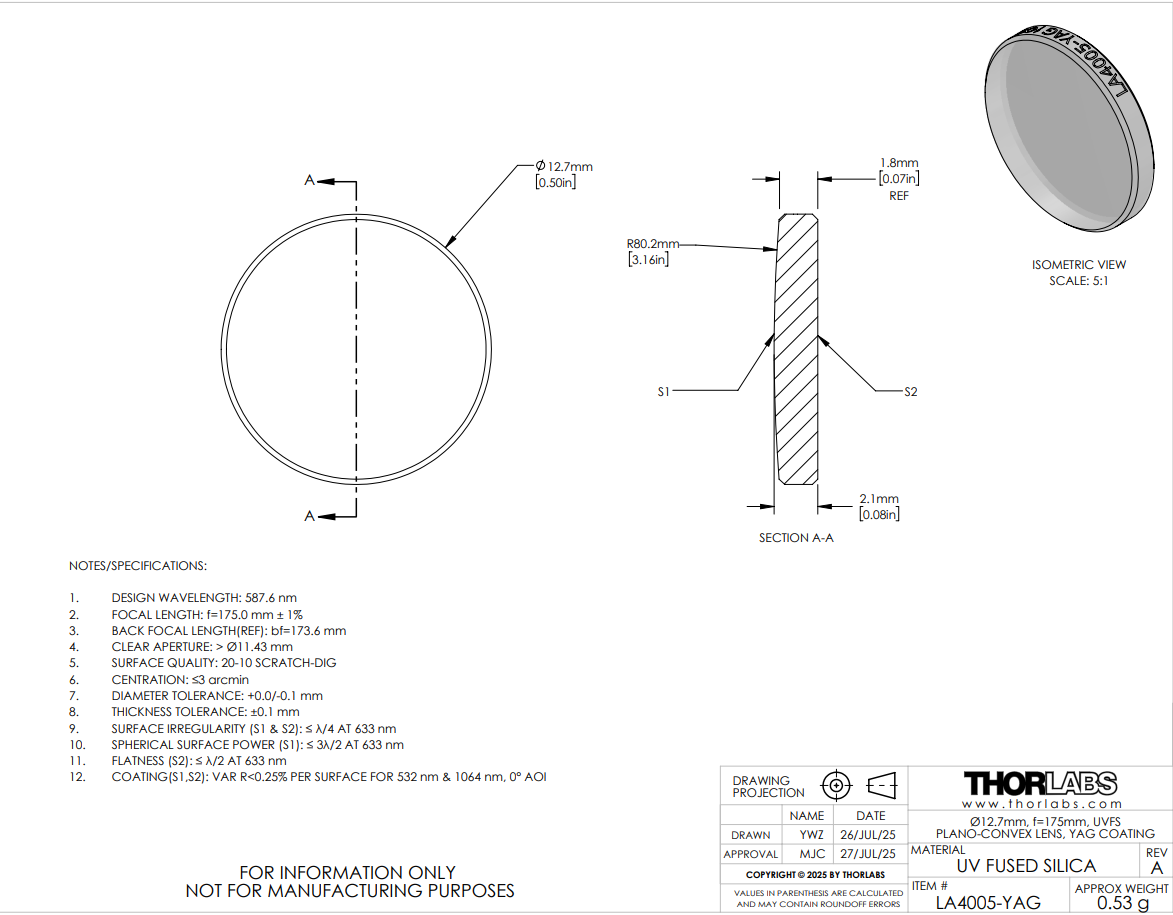

Thorlabs索雷博 LA4005-YAG 紫外熔融石英平凸球透镜
特性
- 材质：紫外熔融石英
- V膜的波长位于Nd:YAG的激光波长532 nm和1064 nm
- 选焦距范围10.0 - 2500.0 mm
这里提供的紫外熔融石英平凸透镜是两面镀有V形增透膜，波长为532和1064 nm，直径可选Ø6 mm、Ø1/2英寸或Ø1英寸。兼容的Thorlabs透镜安装座信息请参阅安装选项。
由于紫外级熔融石英在深紫外波长范围具有高透射率，同时在激光诱导下几乎没有荧光发射用193 nm测试过，使其成为从紫外到近红外应用的理想选择。此外，紫外级熔融石英比N-BK7玻璃具有更好的均匀性和更低的热膨胀系数。
V形镀膜是一种多层、减反射、电介质、薄膜的镀膜方式，它能在很窄的波长范围内得到最小的反射率。在最小的反射率两边反射率会急剧上升，使得反射率呈现出"V"形(可查看曲线选项中性能曲线)。与宽带增透膜相比，V电介质镀膜能在更窄的波长和入射角范围内达到更低的反射率。
由于其在指定的镀膜波长的反射率小于0.25％，这些V形镀膜的透镜具有卓越的透光率，非常适合用于Nd：YAG(532/1064 nm)激光器以及复杂光学系统中的透光应用。我们也提供镀有用于532 nm的V膜和用于1064 nm的V膜的UFVS平凸透镜；与下方出售的YAG V膜透镜相比，这些透镜的划痕-麻点参数更小(20-10)，损伤阈值更高。
平凸透镜具有正焦距，是应用最广泛的透镜元件。它们一般用来会聚准直入射光束；在这种情况下，为了减小球差，入射光束一般入射到透镜的曲面。当成像质量不是非常重要时，平凸透镜也是合适的选择。
虽然平凸透镜和双凸透镜都可以对准直光进行会聚，但在选择时，如果想要获得低于0.2或者大于5的绝对放大率，通常倾向于选取平凸透镜。当需要的放大率介于0.2和5之间时，使用双凸透镜比较适合。
Thorlabs提供固定式透镜安装座，用于安装这里所售的透镜。如要安装有些尺寸的高曲率透镜，我们提供带有SM05(0.535"-40)、SM1(1.035"-40)或SM2(2.035"-40)螺纹的特厚卡环，能够为卡环扳手提供更多的间隙(更多信息，请查看安装选项标签)。
我们提供紫外熔石英透镜套件。
| Common Specifications | |
|---|---|
| Lens Shape | Plano-Convex |
| Substrate Material | UV-Grade Fused Silicaa |
| AR V-Coating | 532/1064 nm (-YAG Coating) |
| Reflectance per Surface | < 0.25% at 532 and 1064 nm, 0° AOI |
| Diameters Available | 6 mm, 1/2", or 1" |
| Diameter Tolerance | +0.0 mm / -0.1 mm |
| Design Wavelength | 587.6 nm |
| Index of Refractionb | 1.458 |
| Surface Quality | 20-10 Scratch-Dig |
| Surface Flatness (Plano Side) | λ/2c |
| Spherical Surface Powerd (Convex Side) | 3λ/2c |
| Surface Irregularity (Peak to Valley) | λ/4c |
| Pulsed Damage Thresholde | 7.5 J/cm2 (532 nm, 10 ns, 10 Hz, Ø0.362 mm) 7.5 J/cm2 (1064 nm, 10 ns, 10 Hz, Ø0.445 mm) |
| Abbe Number | Vd = 67.82 |
| Centration | < 3 arcmin |
| Clear Aperture | >90% of Diameter |
| Focal Length Tolerance | ±1% |
- 点击链接获取基底的详细规格。
- 处于设计波长587.6 nm
- λ = 633 nm
- 类似于平面光学元件的表面平整度，光圈数(surface power)为球面光学元件的表面相对校准基准的偏差度。此参数也常称为曲面拟合。
- 受到增透膜的限制；详情请参考损伤阈值标签。
Click to Enlarge
Click Here for Raw Data
图2.1：这是入射光垂直于10 mm厚未镀膜紫外级熔融石英样品表面的透过率曲线。
请注意，这是实际测量的透过率结果，包含了表面反射。
V形膜:
V形膜是一种多层、增透、电介质的薄膜，它能在很窄的波长带宽内得到最小的反射率。在最小的反射率两边的反射率会急剧上升，使得反射率曲线呈现出如图2.2、2.3和2.4所示的"V"形。在0°到20°入射角（AOI）的情况下，Thorlabs的V型镀膜的单个表面的最小反射率能达到0.25%以下。用于特定的入射角时，V型镀膜能比宽带的增透膜在更窄的波长达到更低的反射率。点击这里查看原始数据。
Click to Enlarge
图2.2：532/1064 nm V形膜反射率曲线(AOI: 0 - 20°)
更加细节地展示了1064 nm附近的V形膜反射率
其他AR膜:
Thorlabs提供紫外级熔融石英透镜，带V形膜：
- -405 V-Coating (405 nm)
- -YAG V-Coating (532/1064 nm)
- -532 V-Coating (532 nm)
- -1064 V-Coating (1064 nm)
- -1550 V-Coating (1550 nm)
Thorlabs还提供UV、可见光或NIR的增透膜(如图2.5所示)。点击这里查看UV级熔融石英平凸透镜的所有镀膜选项。
图2.5：Thorlabs标准宽带增透膜(8° AOI)的反射率曲线图。
